一、設計依據及參數

（一）、設計依據

1、建設單位提出的要求

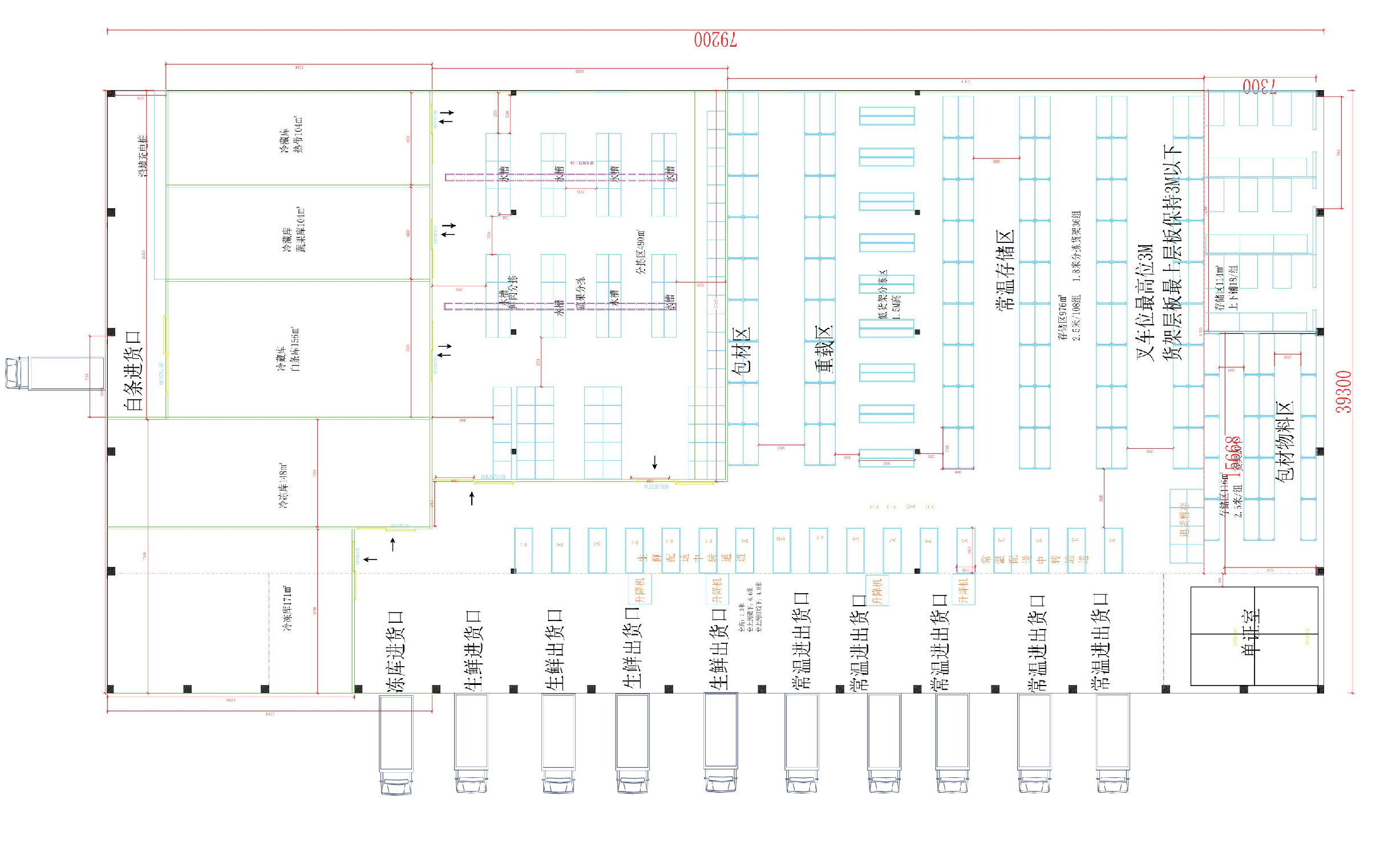

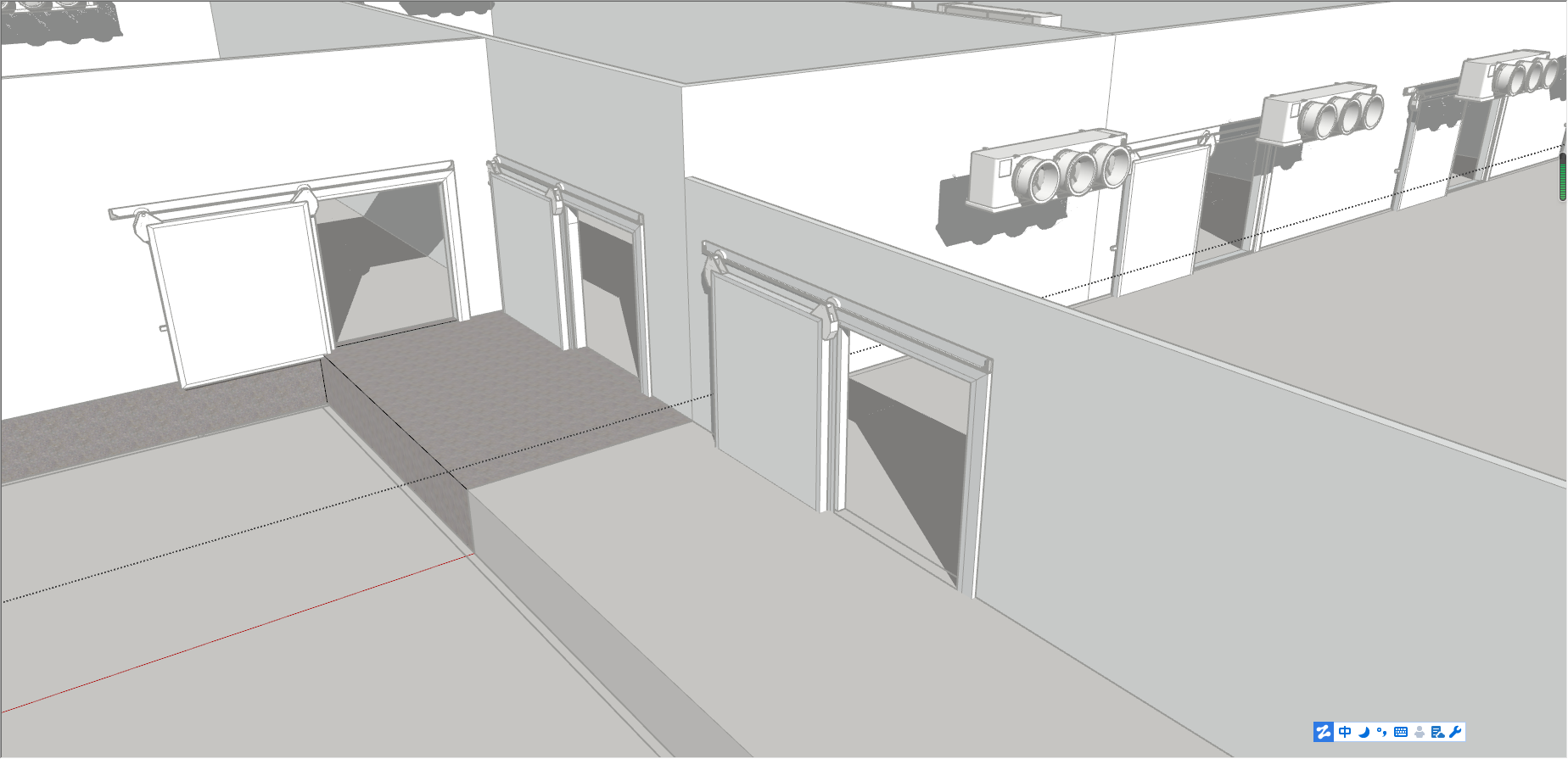

2、冷庫項目平面圖紙及冷凍冷藏預冷參數要求

3、《冷庫設計規范》GB50072-2010

4、《冷庫制冷設計手冊》商業部設計院編

5、《氫氯氟烴、氫氟烴類制冷系統安裝工程施工及驗收規范》 SBJ14-2007

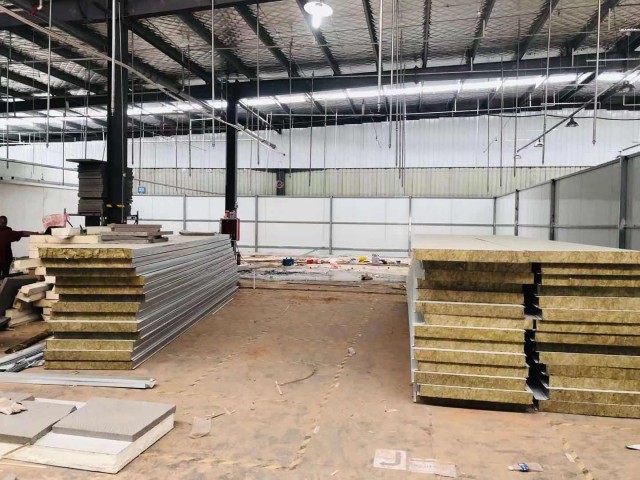

6、《組合冷庫用隔熱夾心板》JB/T6527-2006

7、《工業金屬管道設計規范》GB50316-2008

8、《建筑設計防火規范》GB50016-2006

9、《民用建筑設計通則》GB50352-2005

10、《室外裝配冷庫設計規范》SBJ17-2009

11、國家現行有關規范和標準規定。

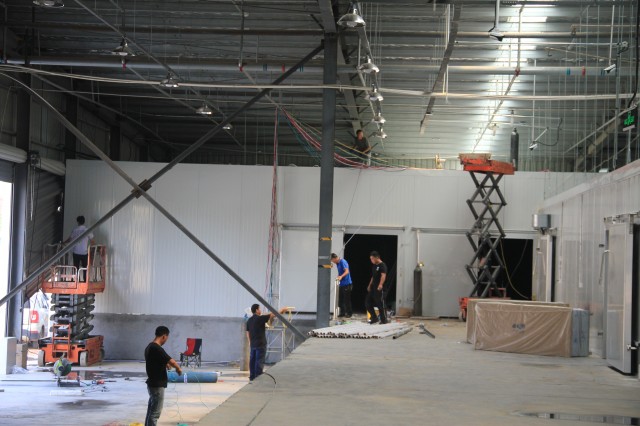

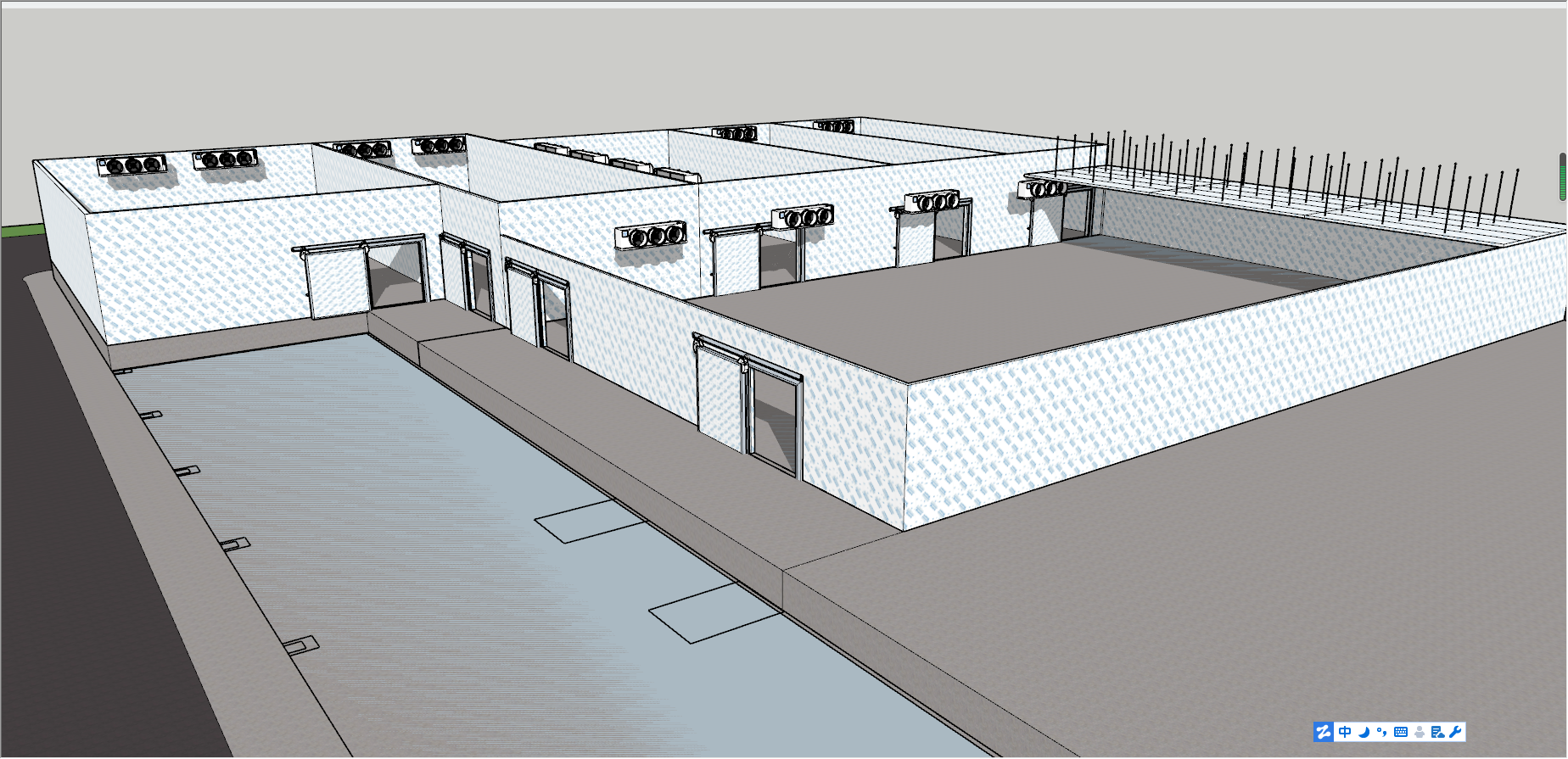

（二）、建設規模（項目概況）

本項目冷庫共 6 間、冷凍庫尺寸為 16.08 米×10.7 米×4 米、21.14 米×7.0 米×4 米，冷藏庫為 17.34 米×9.0 米×4 米、17.34 米×6.0 米×4 米兩間共 3 間，預冷分揀間尺寸為 25.499 米×19.25 米×3 米共 1 間，總?cè)莘e 3020m3；做冷藏 0～ 5℃三間、冷凍-10～-18℃二間及預冷分揀區 10～20℃一間。

（三）、工程所在地溫度參數（洛陽）

1、夏季室外空氣調節日平均溫度：29℃

2、夏季室外通風溫度：29℃

3、室外教熱月平均相對濕度：44%

4、夏季室外通風相對濕度：34%

5、夏季室外平均每年不保證 50 小時的濕球溫度：18.5℃

6、極端高溫：42.1℃

7、極端低溫度：-29.8℃

制冷設備選型

（一）正大蓮花倉冷庫制冷主機選型

1、制冷系統設計溫度：蒸發溫度-25℃ 冷凝溫度+35℃ 蒸發溫度-10℃ 冷凝溫度+40℃

2、機組電源：3～380V 3、制冷劑：R22

4、制冷閥件

截止閥：埃姆基 AMG

截止止回閥：埃姆基 AMG

供液過濾器：埃姆基 AMG

供液電磁閥：丹佛斯 DANFOSS

安全閥：卡士托 Castel

5、管道及保溫工藝管道及焊接方式：

紫銅管（管徑＜φ25）氧乙炔氣體焊

 鋁翅片穿管 脈沖氬弧焊

無縫流體鋼管（管徑＞φ25）氬電連焊

設備管道保溫：聚氨酯（容重≥35kg/m 3）

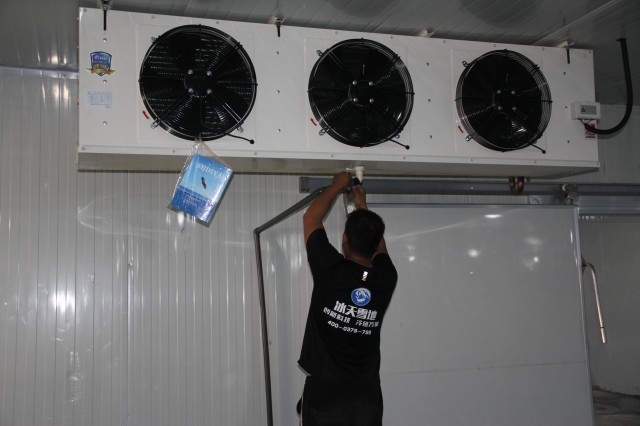

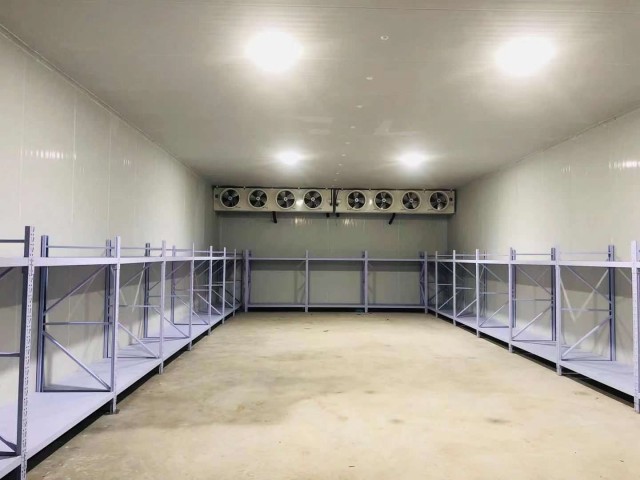

6、制冷機組選型：因此次工期緊，結合庫實際庫容，暫不選擇螺桿機。選用意大利萊富康 半封閉單機活塞和美國艾默生谷輪全封閉渦旋機。因整體庫長，所有冷 風機均選用高拉伸風筒。根據不同溫度區間，冷凍庫為 DJ 系列，冷藏庫為DD系列，預冷間可考慮DL系列。（在用水便利情況下，可全部考慮 選用水沖霜系統）

1 號冷凍庫存儲凍品制冷機組選用一臺意大利萊富康SP6LF4000頂出風箱式一體機制冷機組。萊富康活塞機質量優異，性價比高，制冷量大。選用一體式冷凝器，散熱面積大，美觀度高，壓縮機保護好，減少維護成本。蒸發器冷風機選用兩臺 DJ200 高拉伸風筒，換熱量大，降溫速度快，送風距離遠。

2 號冷凍庫存儲凍品制冷機組選用一臺意大利萊富康SP4LF3000頂出風箱式一體機制冷機組。萊富康活塞機質量優異，性價比高，制冷量大。選用一體式冷凝器，散熱面積大，美觀度高，壓縮機保護好，減少維護成本。蒸發器冷風機選用兩臺 DJ170 高拉伸風筒，換熱量大，降溫速度快，送風距離遠。

3 號冷藏庫儲存白條分割肉，考慮到白條熱量大，制冷機組選用兩臺美國艾默生谷輪 ZB114KQ 頂出風箱式一體機制冷機組。艾默生谷輪銷量名列前茅，進入國內早，能耗比優，靜音節能。內置熱保護，極大增加壓縮機壽命。選用一體式冷凝器，散熱面積大，美觀度高，壓縮 機保護好，減少維護成本。蒸發器冷風機選用四臺DD140高拉伸風筒，成倍增加換熱量，降溫速度快，送風距離遠。

4 號冷藏庫儲存蔬果，制冷機組選用一臺美國艾默生谷輪ZB114KQ頂出風箱式一體機制冷機組。艾默生谷輪銷量名列前茅，進入國內早，能耗比優，靜音節能。內置熱保護，極大增加壓縮機壽命。選用一體式冷凝器，散熱面積大，美觀度高，壓縮機保護好，減少維護成本。蒸發器冷風機選用一臺 DD200 高拉伸風筒，成倍增加換熱量，降溫速度快，送風距離遠。

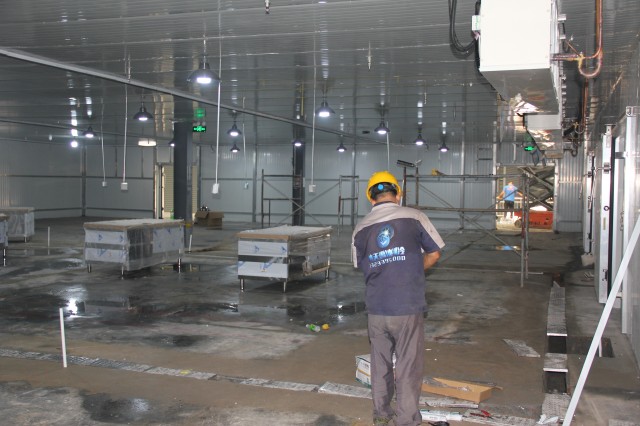

5 號預冷分揀間，考慮到工作人員持續產生熱量，制冷機組選用兩臺美國艾默生谷輪ZB114KQ頂出風箱式一體機制冷機組。艾默生谷輪銷量名列前茅，進入國內早，能耗比優，靜音節能。內置熱保護，極大增加壓縮機壽命。選用一體式冷凝器，散熱面積大，美觀度高，壓縮機保護好，減少維護成本。蒸發器冷風機選用四臺 DD160 靜音高拉伸風 筒，成倍增加換熱量，降溫速度快，送風距離遠。
